超压梯形磨粉机

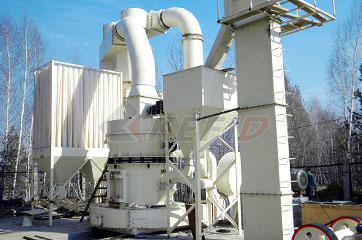

获得了CE和国家专利证书,超压梯形磨粉机享誉澳大利亚、美国、英国、西班牙等客户国家。该机型采用了梯形工作面、柔性连接、磨辊联动增压等五项磨机专利技术,开创了超压梯形磨粉机的世界水平。TGM系列超压梯形磨粉机整套设备由主机、高密度选粉机、连接管道、节能离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。


出料大小 :1.6~0.045MM, 最细可达0.038MM

产能 :22T/H,产量取决于出料细度

超压梯形磨粉机
超压梯形磨粉机
超压梯形磨粉机

应用领域

碳酸钙粉碎加工、石膏粉加工、电厂脱硫、非金属矿制粉、煤粉制备等

适用物料

石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

工作原理

典型案例

TGM超压梯形磨

TGM130超压梯形磨石膏制粉生产线

加工物料:石膏

进料粒度:350mm

成品粒度:200目

产量:5-6 t/h

设备配置:TGM130超压梯形磨、PE400x600颚式破碎机

性能特点

1、创新性的磨辊与磨环设计。与雷蒙磨相比,将磨辊与磨环设计成多级阶梯状,降低了物料在梯形磨辊与磨环之间的下滑速度,延长了对物料的碾压时间,提高了成品的细度和产量。
2、 的平衡加压弹簧。梯形磨汲取雷蒙磨与悬辊磨的优点,将磨辊总成通过拉杆及水平放置的弹簧联结到一起,其产生的径向力避免了大块物料进入磨腔后对主轴及轴承的损耗,提高了设备的使用寿命。
3、主机与选粉机采用软联结,减震弹簧与密封带即减轻了震动和噪音,也避免了共振。
4、高密度、高精度叶轮装置。
5、 节能的离心引风机。风机在磨粉机的整个运转过程中,起到了至关重要的作用,梯形磨采用 的叶轮式节能风机,效率比直叶片式风机大大提高。
6、与雷蒙磨相比,专利产品超压梯形磨粉机使得选粉机叶片的端部与壳体的间隙调整方便、快捷,大大提高了成品的精度。

技术参数
